法兰的材质及分类标准

Apr.27,2020 浏览量:931 返回上一页

我们常见的法兰材质有:不锈钢、碳钢、低合金钢等。


不锈钢法兰的日常分类:


    种类有:板式平焊法兰/带颈平焊法兰/带颈对焊法兰/承插焊法兰/螺纹法兰/法兰盖/带颈对焊环松套法兰/平焊环松套法兰/环槽面法兰/及法兰盖 /大直径平板法兰/大直径高颈法兰/八字盲板板式平焊法兰/ 带颈平焊法兰/ 带颈对焊法兰 /螺纹法兰 /承插焊法兰 /法兰盖/ 对焊环松套法兰 /平焊环松套法兰 /八字盲板

    管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。法兰的密封面型式有有多种,一般常用有凸面(RF)、凹面(FM)、凹凸面(MFM)、榫槽面(TG)、全平面(FF)、环连接面(RJ)。


    平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;

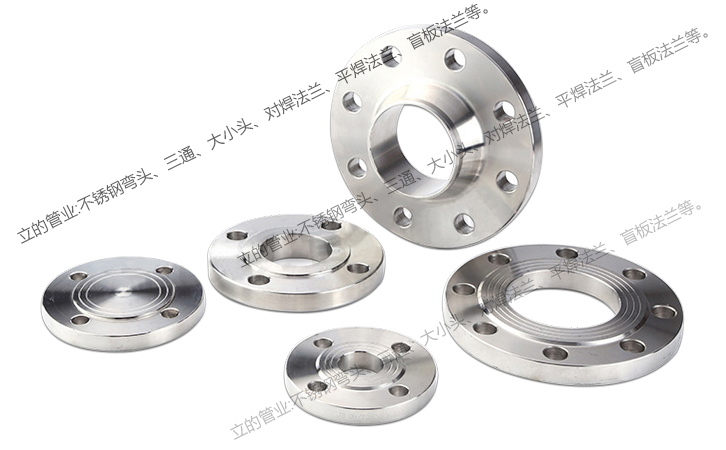

    不锈钢法兰
对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面.


    承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中;


    松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和 对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;


    整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。



不锈钢法兰常用标准:


    国标:GB/T9112-2000(GB9113 1-2000~GB9123?4-2000)


    美标:ANSI B16.5 Class150、300、600、900、1500(WN、SO、BL、TH、LJ、SW)



    日标:JIS 5K、10K、16K、20K(PL、SO、BL、WN、TH、SW)


    德标:DIN2573、2572、2631、2576、2632、2633、2543、2634、2545(PL、SO、WN、BL、TH)

    化工部标准:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-97系列、HG20615-97系列

    机械部标准:JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994

    压力容器标准:JB1157-82~JB1160-82、JB4700-2000~JB4707-2000
